一、概述
JDZ-10国产视频一区在线是一种环氧树脂浇注绝缘的户内式全封闭产品。它通常用于额定频率为50Hz或60Hz、额定电压为10kV及以下的电力系统中，作电能计量、电流测量和继电保护用。
JDZ-10国产视频一区在线具有体积小、重量轻、绝缘性能好、精度高等优点。它的安装和使用相对简单，可以有效地提高电力系统的运行可靠性和安全性。
在实际应用中，JDZ-10国产视频一区在线需要根据具体的电气参数和使用要求进行选择和安装，以确保其正常运行和准确测量。
二、技术参数
产品性能符合标准GB20840.3-2013
额定绝缘水平7.2/32/60,12/42/75kV
额定频率50Hz或6OHz
The voltage transformers are in accordance with GB20840.3-2013
Rated insulation level 7.2/32/60,12/42/75kV
Rated frequency 50Hz or 6OHz
|
型号
Type
|
额定电压比(KV)
Rated voltage ratio
|
准确级次组合
Class combination
|
准确级及额定输出(VA)
COSΦ=0.8 Accuracy class andrelative rated output
|
二次热极限输出(VA)
Limitingthermal output ofsecondary wingd
|
重量(kg)
Weight
|
|
0.2
|
0.5
|
1.0
|
3
|
|
JDZJ-10
|
10√3/0.1/√3/0.1/3
|
0.2/6P
|
15
|
30
|
/
|
100
|
400
|
18
|
|
6/√3/0.1/√3/0.1/3
|
0.5/6P
|
|
JDZJ-6
|
10/√3/0.1/√3/0.22√3
|
0.2/0.5/6P
|
10
|
15
|
/
|
100
|
400
|
|
6/√3/0.1/√3/0.22/√3
|
注:如用户要求的参数超出上表范围，可与我公司协商后确定。
Note: If the required parameter is beyond the above range ,it can be discussed and confirmed with us.

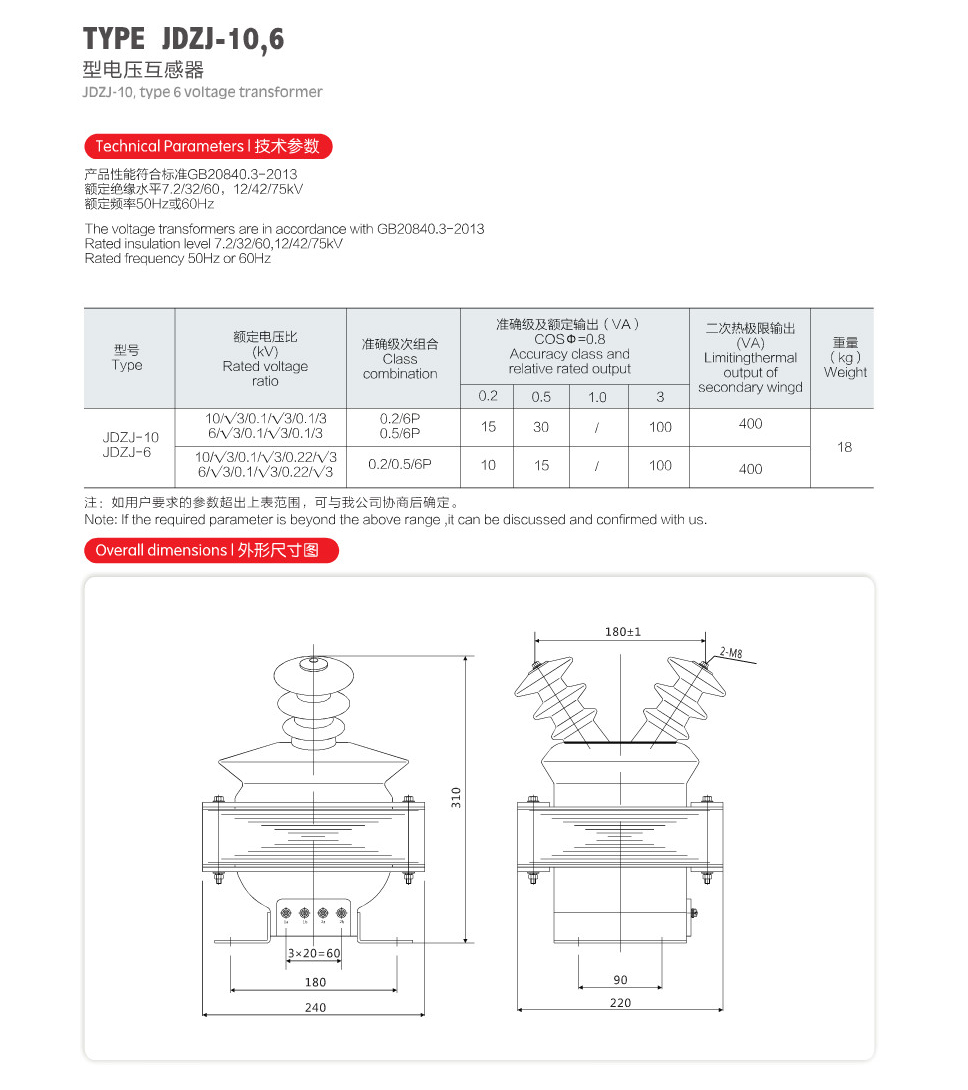

三、外形尺寸图
