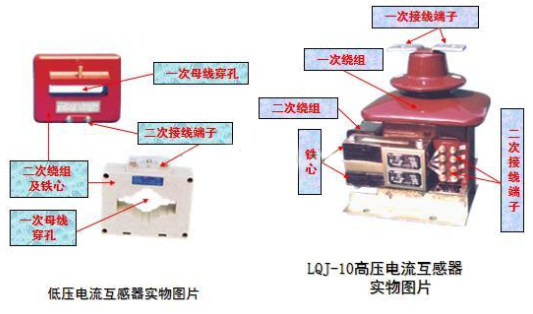

组合互感器内的国产视频一区在线作用是将一次回路的大电流变换为二次回路的小电流，提供测量仪表和继电保护装置用的电流电源。国产视频一区在线二次侧电流均为5A。国产视频一区在线按原绕组的匝数分为单匝(母线式、芯柱式、套管式)和多匝(线圈式、线环式、串级式);按绝缘形式分为瓷绝缘、浇注绝缘、树脂浇注等;按一次电压分为高压和低压两大类;按用途分为测量用和保护用两类;按准确度等级分为0.1、0.2、0.5、1.0、3.0、10等。国产视频一区在线外形如图示。

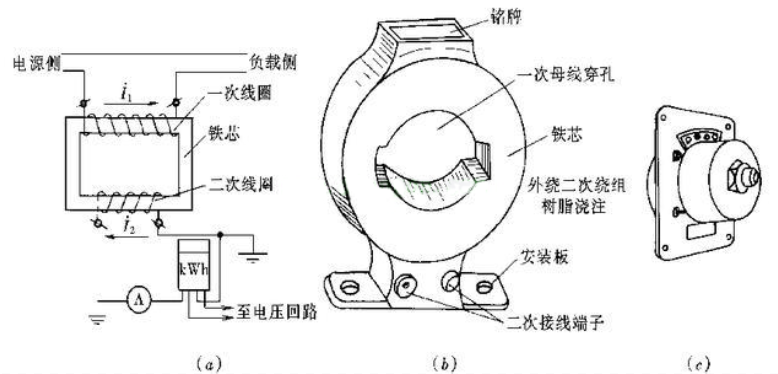

组合互感器(a)内电流原理电路;(b)0.5kv; (C)10kV

组合互感器一般安装在成套配电柜、金属构架上，也可安装在母线穿过墙壁或楼板处。国产视频一区在线可直接用基础螺栓固定在墙壁或楼板上，或者用角钢做成矩形框架埋入墙壁或楼板中，将与框架同样大小的铁板用螺栓固定在框架上，再将国产视频一区在线固定在钢板上。国产视频一区在线二次侧严禁开路。
